作为高温工业生产发展中不可或缺的基本材料，耐火材料已广泛应用于冶金、化工、石油及机械等工业领域，并经历了从中水泥、低水泥、超低水泥以及无水泥结合体系的发展历程。近年来，耐火材料应用过程中出现的冶炼温度提高、冶炼环境苛刻及节能环保方面的规定，给耐火材料性能带来了新的要求和挑战。
埃肯对微硅粉的特征及其在浇注料中应用的研究已有近30年，是全球微硅粉生产供应解决方案的领航者。面对耐火材料性能的挑战，埃肯研发团队通过严谨的材料性能对比及实验室应用验证，设计出一款用于微硅凝胶结合无水泥浇注料的复合型结合剂—赛克-Z (SioxX®-Zero)。接下来，我们将对不同结合剂结合浇注料的性能进行对比，并为您介绍赛克-Z在铁沟浇注料应用中的性能表现及应用优势。

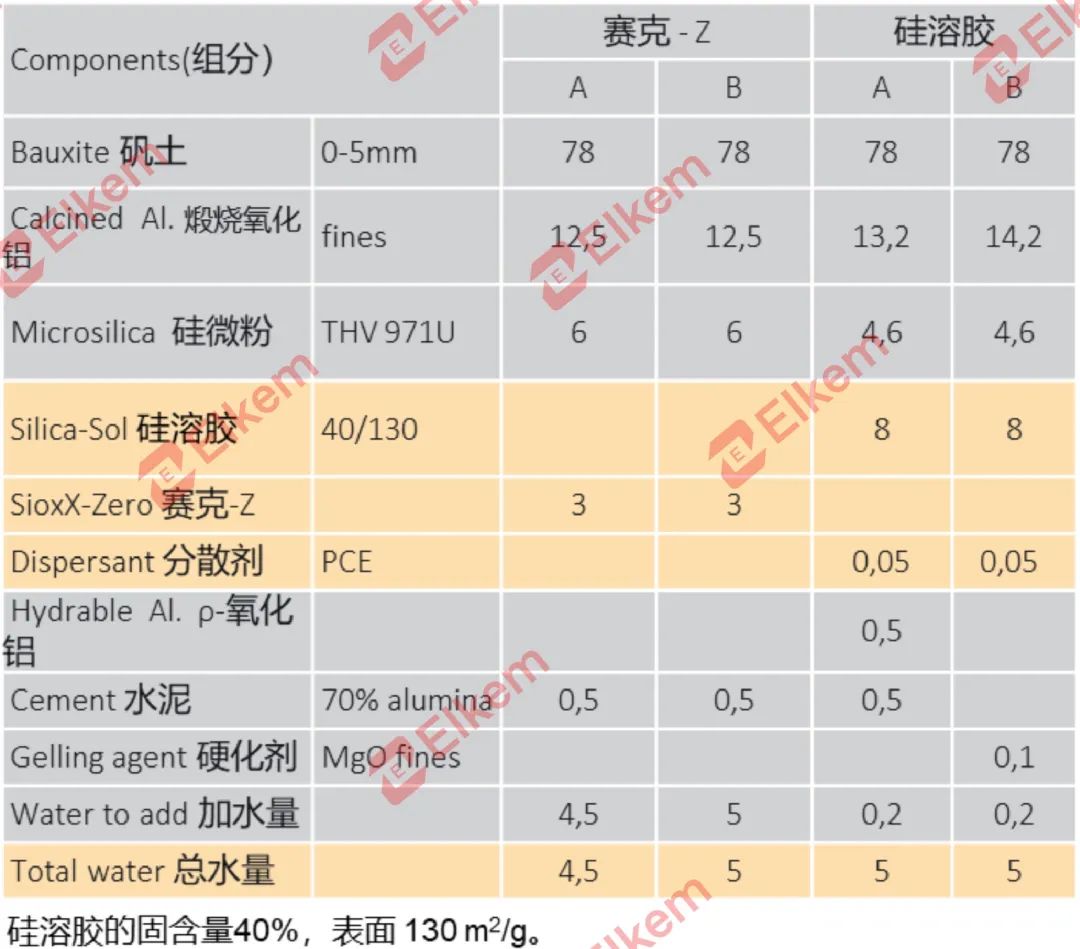

不同结合剂浇注料性能对比

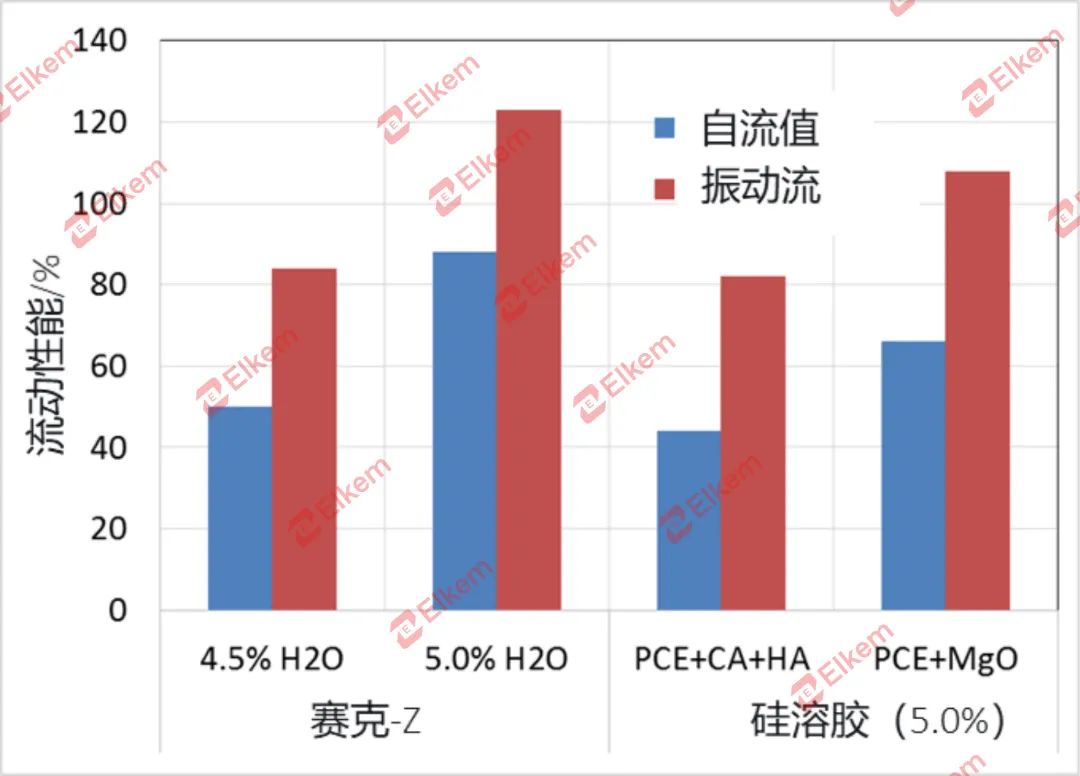

在同样加水量下，使用赛克-Z 能获得比硅溶胶更好的流动性。

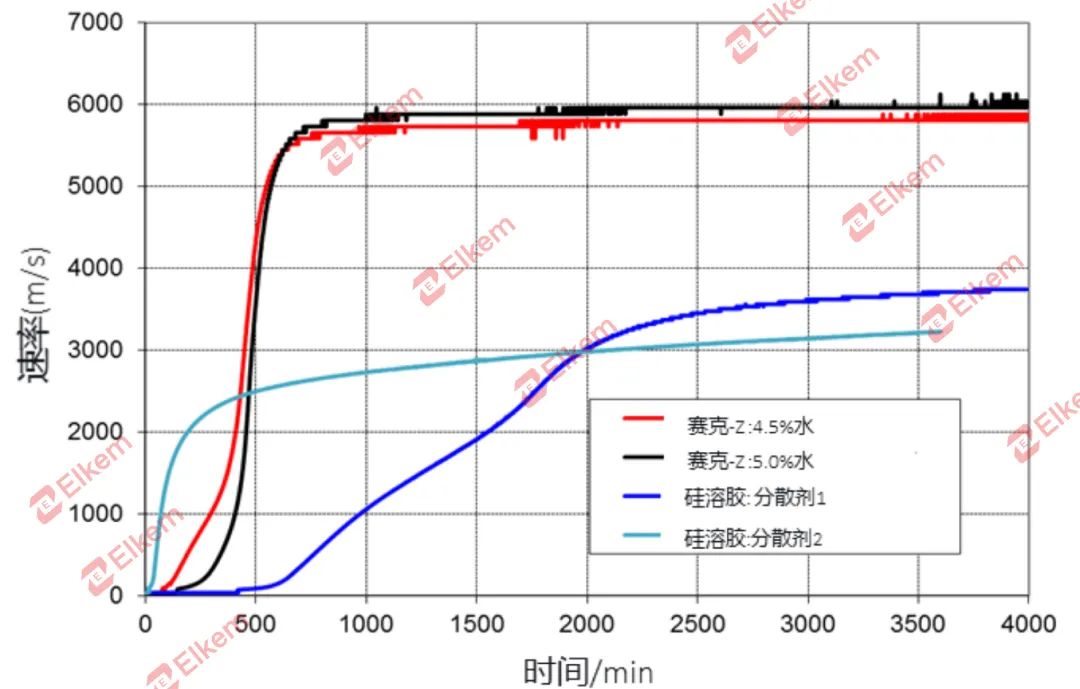

硬化时间 & 脱模强度
相对于硅溶胶，使用了赛克-Z结合浇注料A和B具有更合理且更“明确的”凝固时间。

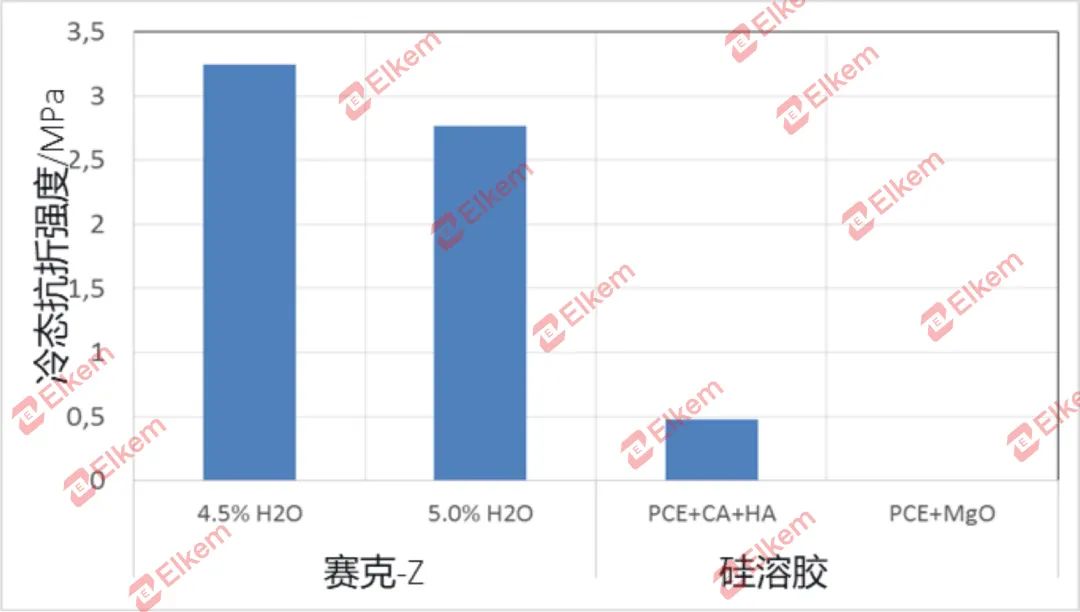

使用了赛克-Z的矾土基无水泥浇注料比硅溶胶具有更高的脱模强度。

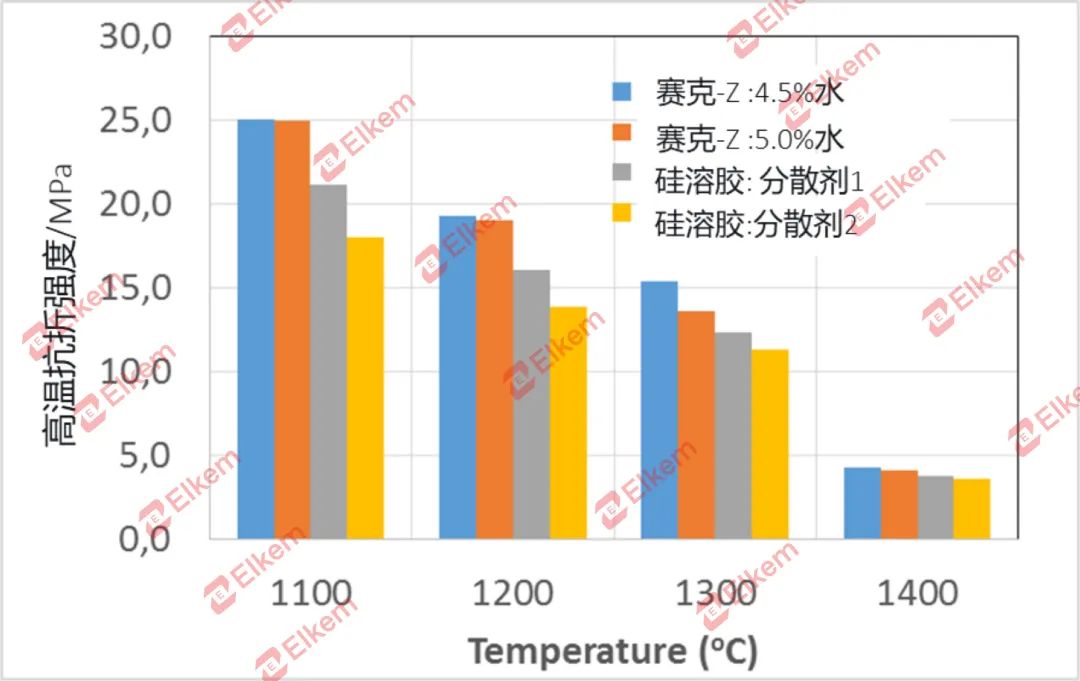

高温抗折强度
赛克-Z结合的矾土基无水泥浇注料在1100-1400℃的高温抗折强度，比硅溶胶体系浇注料的高温强度更高。

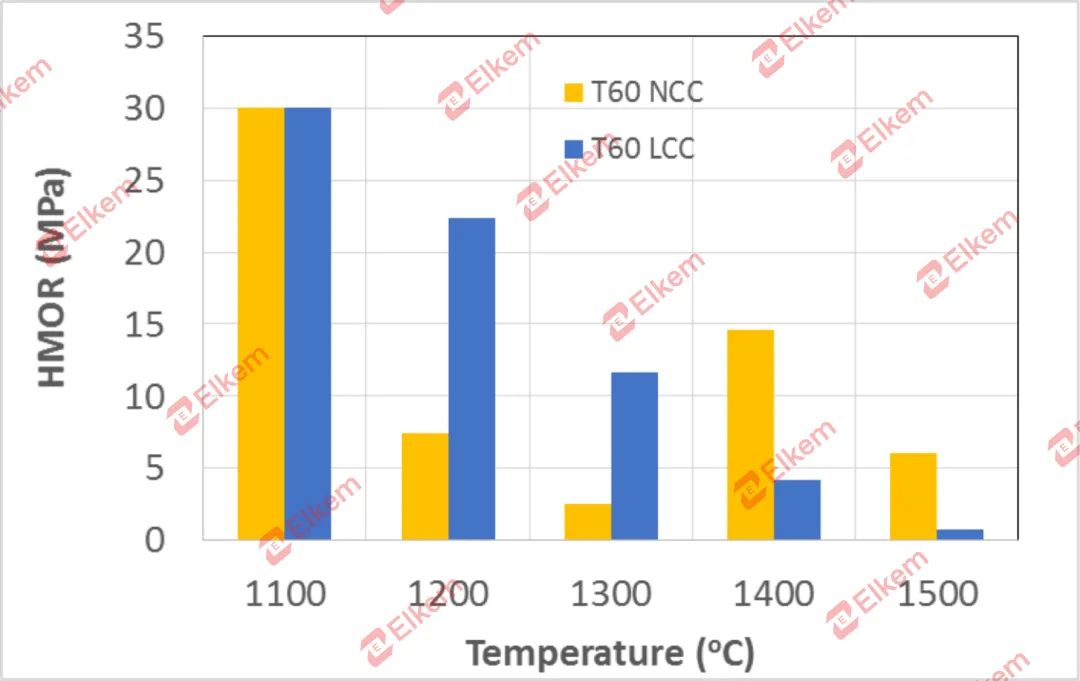

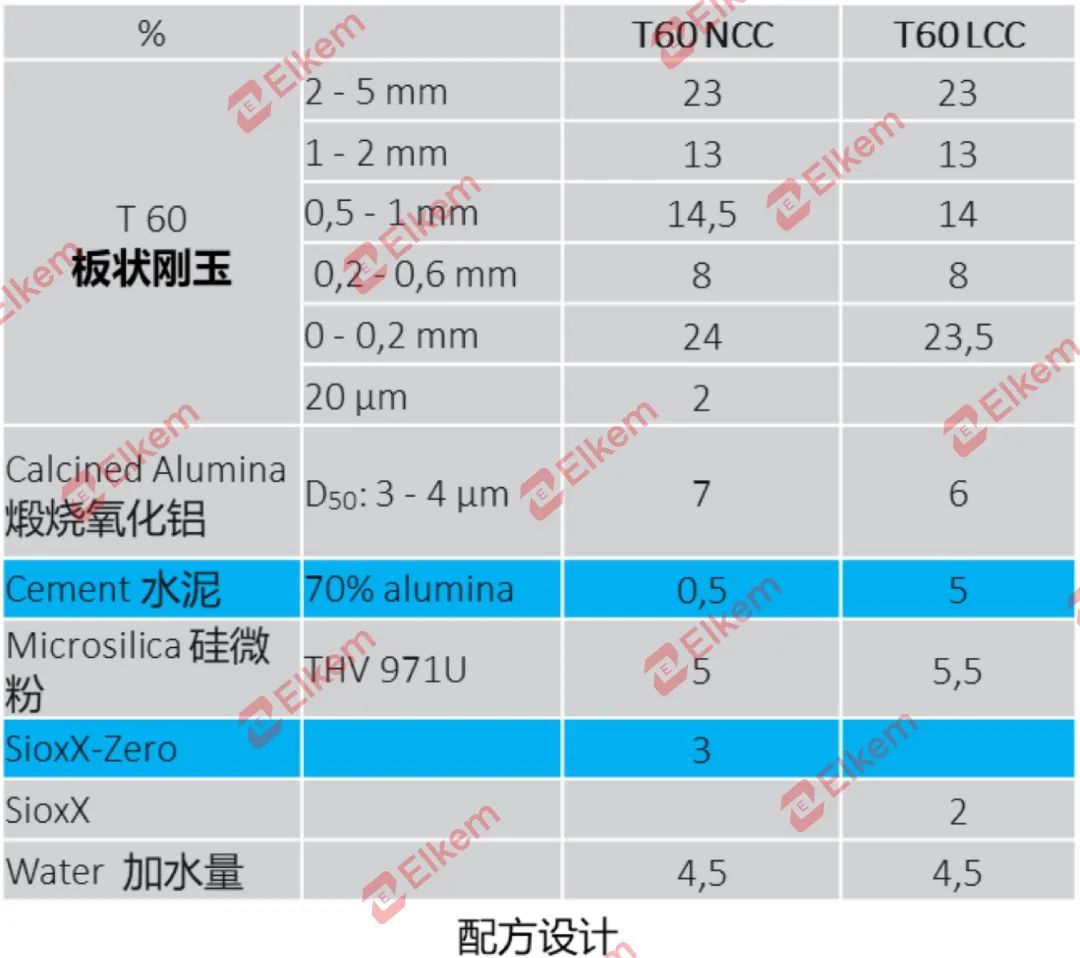

无水泥和低水泥浇注料性能对比
赛克-Z铁沟浇注料应用优势
赛克-Z是埃肯以高品质硅微粉(Microsilica®)为载体的复合型结合剂，可实现更稳定的施工性能及更优异的高温性能；
赛克-Z在高温下与氧化铝微粉形成莫来石相，避免低熔点相的生成，在与铁沟浇注料结合时具有更好的流动性以及高温抗折强度； 赛克-Z结合的铁沟浇注料不含水泥，结晶水少，脱模后可快速烘干，缩短烘干时间，减少能源消耗从而降本增效； 使用反馈：A客户反馈赛克-Z 结合的铁沟浇注料高温抗折强度相比ULCC提高了30%以上；B铁沟应用领域客户在大型高炉上使用赛克-Z结合铁沟料，通铁量提高10%左右。
