如何设计和使用电热模块
发布日期:2022-05-24
作者:
来源:
点击量:729   分享到:

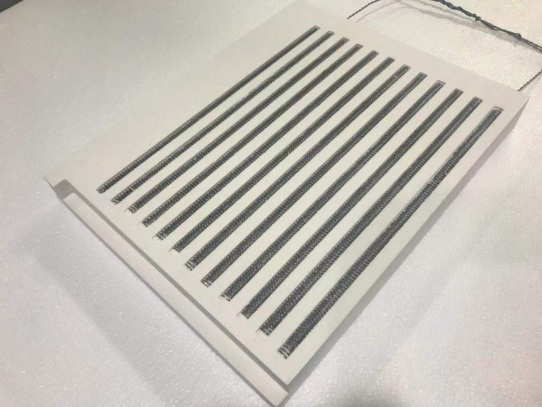

电热模块是一般工业上常用的加热元件,由于加热丝和保温材料一体化,使得其使用极其方便,应用变得越来越广泛,形状如下图所示。
那么在设计和使用电热模块中,应该注意哪些问题呢?

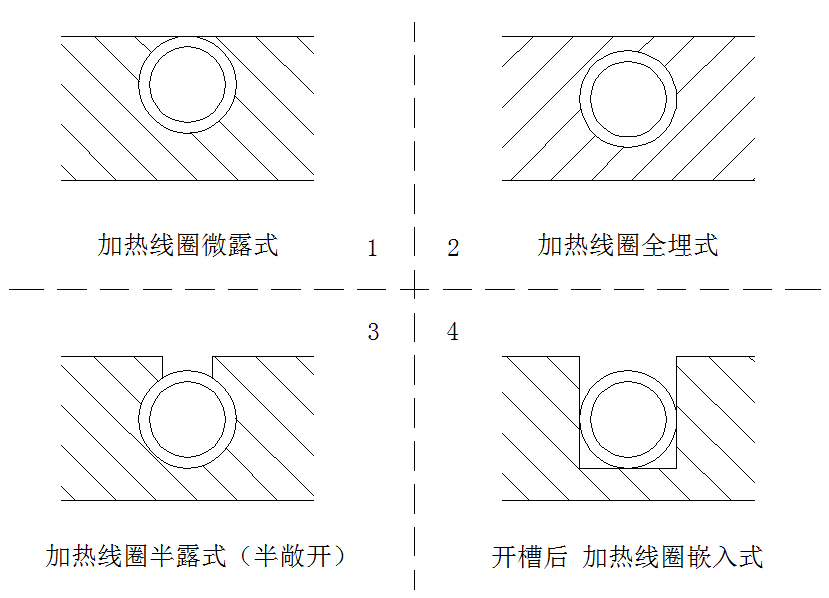

1、首先介绍一下电热模块的4种设计形式:
①加热线圈微露式、②加热线圈全埋式
③加热线圈半露式、④开槽后加热线圈嵌入式
这四种模式的优缺点,一看就明白就不一一阐述了。但是实际使用最多的是第3种加热线圈半露式。
2、半露式的优点
①加热丝固定比较牢固,丝不容易弹出。
②加热丝不露出表面,不容触电。
③有散热槽,高负荷状态,加热丝也不容易过热。
3、半露式加热形式的表面负荷设计,一般按如下设计:
~1000℃ ≤2.0w/cm2
1000℃~1150 ≤1.5w/cm2
这只是一个大概的参考,需要根据实际情况再作调整。
4、气氛和烧结产品对电热模块都会有严重的影响
还原气氛会影响加热丝的氧化膜的形成,所以使用温度必须适当降低。另外如果加热的产品有F,Cl等化合物,或者Na,K等碱金属的释放,那么不仅会阻碍加热丝氧化膜的产生,而且还会和电热模块的纤维反应产生低共融点,导致电热模块异常收缩。
